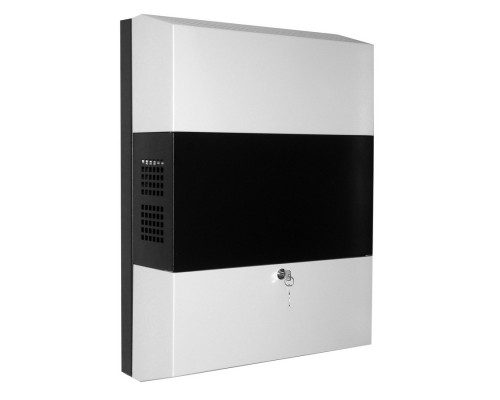

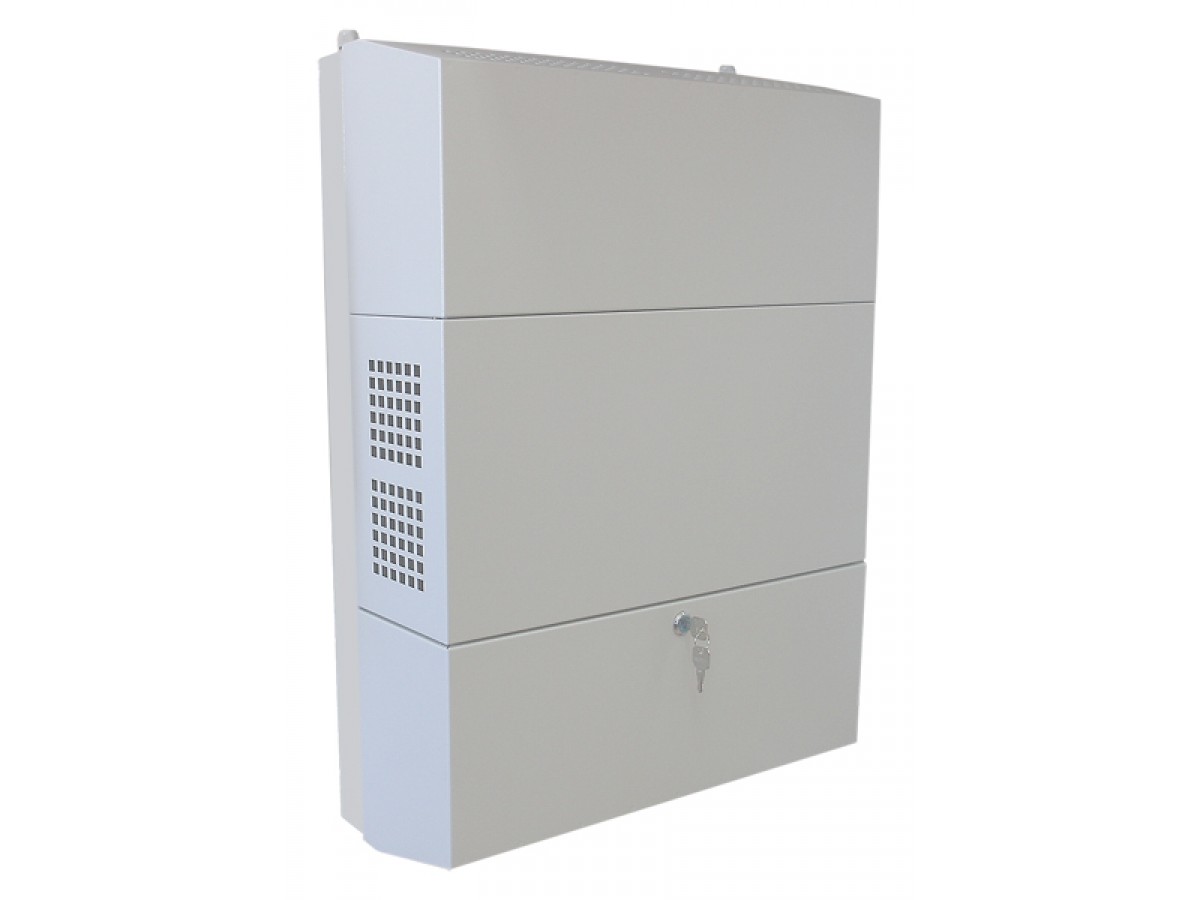

Шкаф настенный 19" SmartLine (520 х 210 х 750)

Код Товара:
3.100.070
Наличие:
В наличии
Габариты (ДхШхВ):
520×250×710 мм
Вес:
18 кг

10483.20р.


ОСОБЕННОСТИ КОНСТРУКЦИИ

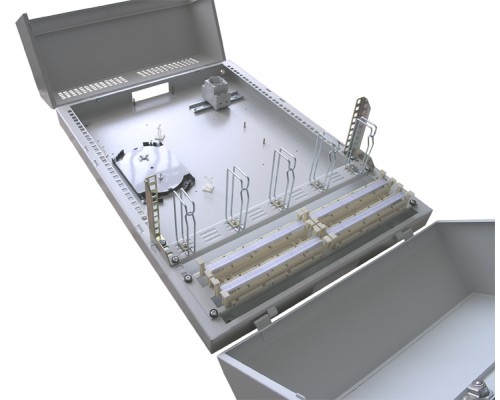

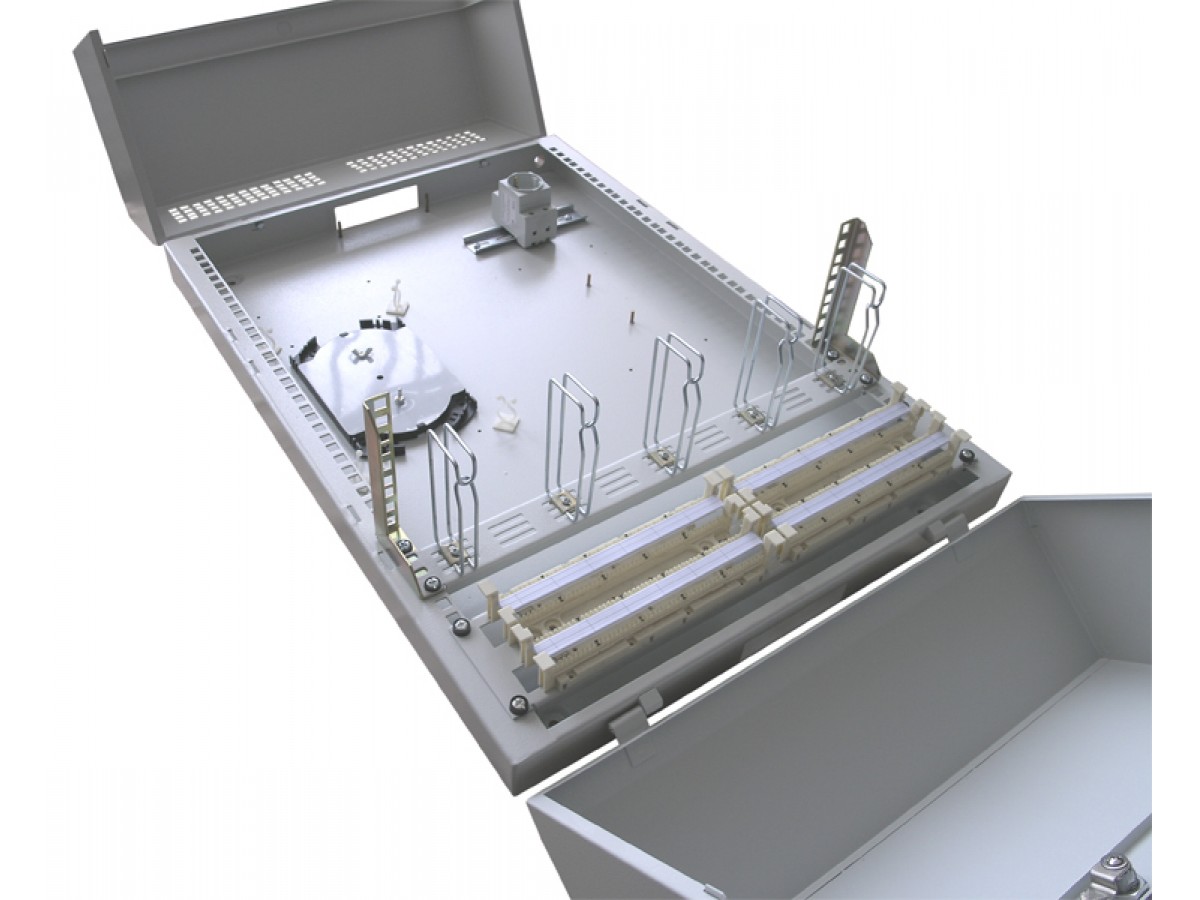

Основа конструкции шкафа - настенное основание, выполненное в 19" формате, глубиной 50 мм, позволяет смонтировать стандартное 19" оборудование - кроссы 110 типа, кроссы для плинтов телефонных, кабельные организаторы. Предусмотрены выделенные места в верхней части основания (при вертикальном размещении) для установки до 2-х блоков розеток (по 3 евророзетки), предустановлена DIN-рейка для организации вводной группы питания (автоматы, розетки, счетчик э/э и т.д.). Средняя часть основания имеет штатные места для установки оптической сплайс-кассеты и разделительный кабель-канал для организации потоков кабеля и крепления. Проходные кабельные вводы (снизу и сверху) 30 х 110 мм снабжены прижимными планками для фиксации кабельных жгутов. Отдельные кабельные вводы в углах основания предназначены для ввода кабеля питания.

Пара 19" профилей, емкостью 3U, устанавливаются перпендикулярно плоскости основания и имеют возможность смещения по вертикали по стандартным 19" точкам крепления, что позволяет компактно разместить 19" коммуникационное оборудование большой глубины. Есть возможность дополнить конструкцию произвольным количеством 19" профилей.

* - При вертикальном размещении шкафа рекомендуется 19" блоки крепить сверху на 19" профиля для того, чтобы при необходимости была возможность вынуть необходимый блок влево или вправо без демонтажа других блоков. При этом крепежные основания 19" профилей должны быть ориентированы вниз по той же причине.

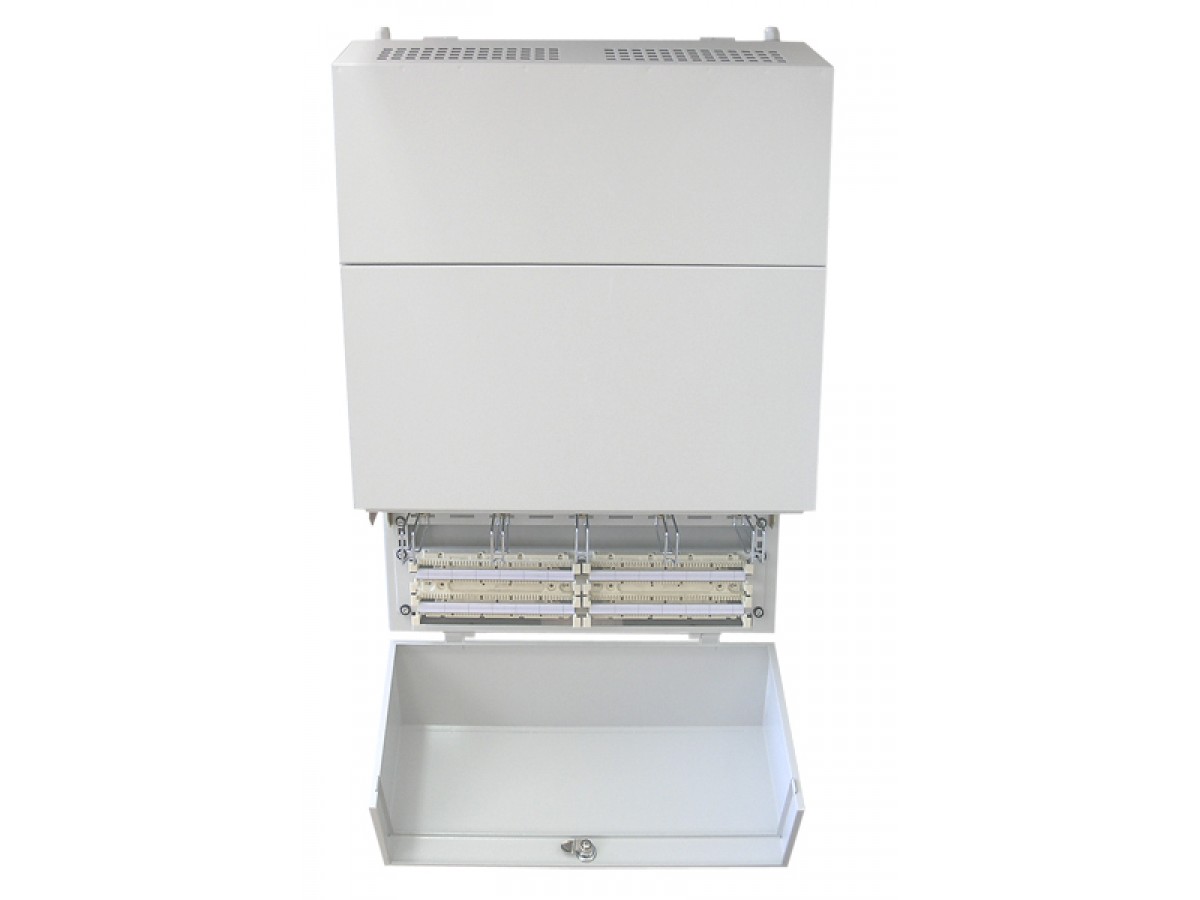

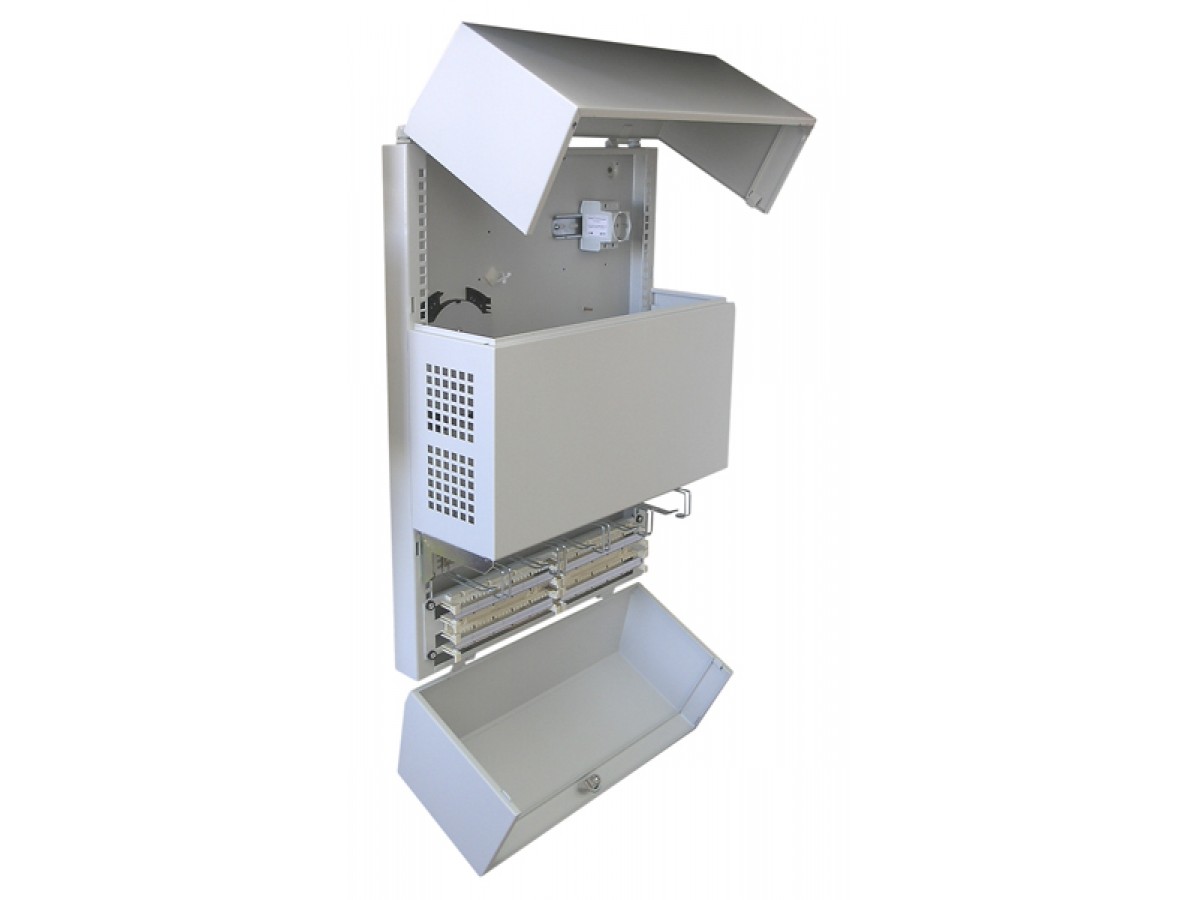

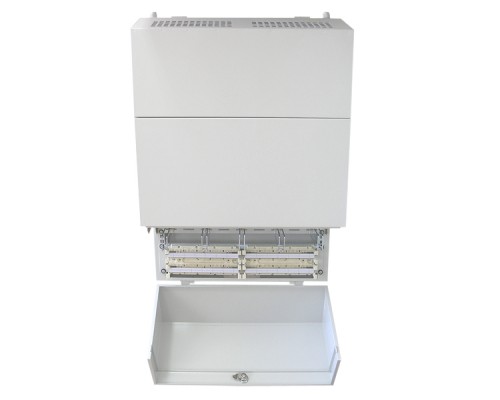

Внешняя оболочка шкафа состоит из 2-х откидных крышек (верхней и нижней) и центрального съемного кожуха. Верхняя крышка и центральный кожух имеют вентиляционные отверстия для отвода тепла. Фиксация верхней крышки происходит при запирании нижней крышки.

ОБЩАЯ ИДЕОЛОГИЯ РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ

  • Ввод магистрального (медного, оптического) кабеля через верхний кабельный ввод, крепление посредством центрального кабель-канала.

  • "Разварка" оптического волокна в сплайс-кассете и крепление в проходных адаптерах, либо кроссировка медного кабеля в нижнем кроссовом поле.

  • Ввод силового кабеля в блоки розеток или организация вводной группы на ДИН-рейке.

  • Ввод абонентского кабеля через нижний кабельный ввод и монтаж в кроссовом поле.

  • Установка активного коммуникационного оборудования вертикально на 19" профиля.

  • Коммутация оборудования, организация кабеля посредством кабельных организаторов и укладка излишков кабеля в основание шкафа.


Рабочая глубина: 140 мм

Количество 19" профилей в комплекте: 2 шт.

Блок розеток (3-Евро) в комплекте: 1 шт.

Степень защиты: IP20

Конструкция: Съемная центральная панель, открываемые панели. (Верхняя с фиксатором)

Кабельные вводы: Cнизу и сверху

Допустимая нагрузка: 50 кг

Цвет: RAL 7035 (светло-серый)

Крепеж к стене в комплект не входит.

Паспорт изделия.
